چگونه اندازه گیره شلنگ مورد نیاز را به درستی اندازه گیری و تعیین کنیم؟

در مصارف صنعتی، خودروسازی، کشاورزی و حتی خانگی، گیره شلنگ (همچنین به عنوان قرقره شلنگ یا گیره شناخته می شود) اجزای اصلی هستند که عملکرد مهر و موم، ایمن و قابل اعتماد سیستم های انتقال مایع یا گاز را تضمین می کنند. با این حال، بسیاری از نشت ها و خرابی ها اغلب ناشی از نامناسب بودن هستند گیره شلنگ انتخاب اندازه

چرا اندازه گیری دقیق بسیار مهم است؟

اصل اصلی برای انتخاب اندازه گیره شلنگ این است که اطمینان حاصل شود که قطر مورد نیاز در محدوده حداقل و حداکثر گیره گیره قرار دارد، به طور ایده آل در وسط آن محدوده.

خیلی کوچک: گیره را نمی توان نصب کرد یا سفت کرد که منجر به خرابی نصب می شود.

خیلی بزرگ: حتی زمانی که گیره تا حد خود سفت شود، نمی تواند فشار شعاعی کافی ایجاد کند و در نتیجه آب بندی ضعیف، نشتی فشار سیستم یا جدا شدن شلنگ ایجاد می شود.

بیش از حد سفت یا شل: حتی اگر بتواند گیره کند، بر یکنواختی گشتاور و نیروی گیره گیره تأثیر می گذارد و به طور بالقوه باعث آسیب موضعی شلنگ یا شکست تنش طولانی مدت می شود.

مراحل اندازه گیری صحیح برای اندازه گیره شلنگ: برای تعیین اندازه گیره شلنگ مورد نیاز، باید قطر خارجی (O.D.) "شلنگ نصب شده" را اندازه گیری کنید. لطفاً توجه داشته باشید که جسم مورد اندازه گیری شلنگ نصب شده روی اتصالات یا لوله است.

مرحله 1: قطر بیرونی (O.D.) شلنگ نصب شده را اندازه گیری کنید

این مهم ترین مرحله است.

ابزار مورد نیاز: از یک کولیس ورنیه یا نوار اندازه گیری با دقت بالا (برای شلنگ های با قطر زیاد) استفاده کنید.

نصب شیلنگ: شلنگ را (به عنوان مثال، شلنگ لاستیکی، شلنگ سیلیکونی) به طور کامل در قسمت خاردار اتصالات، اتصالات یا لوله ای که قرار است گیره شود، وارد کنید.

اندازه گیری دقیق: قطر بیرونی شیلنگ را در محلی که قبلاً روی اتصالات نصب شده و برای گیره شلنگ آماده شده است اندازه گیری کنید.

نکته مهم: قطر بیرونی شلنگ پس از نصب بر روی اتصالات منبسط می شود. این قطر منبسط شده اندازه واقعی است که گیره شیلنگ باید گیره کند. هرگز فقط قطر بیرونی شلنگ را در حالت نصب نشده اندازه نگیرید.

میانگین اندازه گیری: توصیه می شود قطر را در دو نقطه عمود بر یکدیگر در محیط اندازه گیری کنید و برای از بین بردن اعوجاج خفیف بیضی، میانگین را بگیرید.

مرحله دوم: انتخاب و تطبیق - مطابقت با محدوده بستن شیلنگ

پس از به دست آوردن دقیق "قطر بیرونی شلنگ نصب شده"، مرحله بعدی مطابقت با مشخصات گیره شلنگ است.

شناسایی محدوده محصول: محصولات گیره شلنگ حرفه ای "حداقل قطر گیره" و "حداکثر قطر گیره" خود را نشان می دهند.

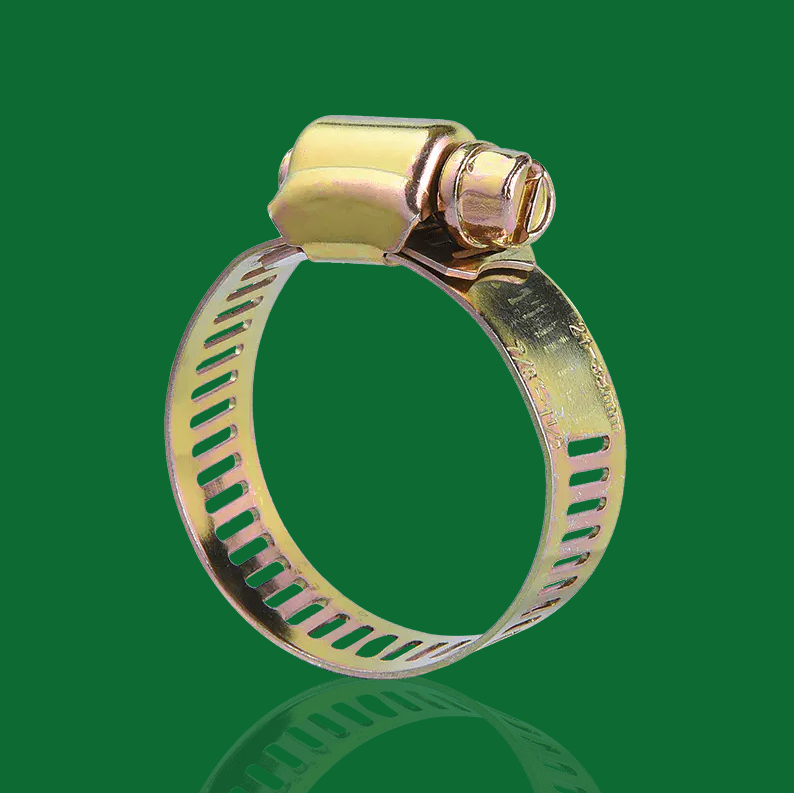

به عنوان مثال: یک گیره شلنگ چرخ دنده حلزونی ممکن است دارای مشخصات 20 تا 32 میلی متر باشد.

اصل تطبیق: اطمینان حاصل کنید که قطر بیرونی شلنگ نصب شده که اندازه‌گیری کرده‌اید در یک سوم وسط محدوده مشخصات گیره شلنگ انتخابی قرار دارد.

اگر قطر اندازه‌گیری شده 25 میلی‌متر باشد، یک گیره 20 تا 32 میلی‌متری ایده‌آل است زیرا در وسط می‌افتد و حاشیه تنظیم کافی باقی می‌گذارد.

انتخاب پیشرفته: با در نظر گرفتن محیط کاربردی و نوع گیره شلنگ

علاوه بر اندازه گیری دقیق ابعاد، صحیح است گیره شلنگ انتخاب همچنین مستلزم در نظر گرفتن محیط کاربردی خاص و الزامات عملکرد برای تعیین مناسب ترین نوع گیره شلنگ است:

محیط های پر فشار یا ارتعاش بالا:

توضیحات: هنگامی که اتصال شلنگ نیاز به مقاومت در برابر فشار داخلی بالایی دارد یا سیستم دچار لرزش مکانیکی مکرر می شود.

نوع گیره شیلنگ پیشنهادی: گیره های شلنگ نوع T-bolt باید انتخاب شوند زیرا آنها نیروی گیره بالاتر و یکنواخت تری را ارائه می دهند و اتصالات قابل اطمینان را تضمین می کنند.

محیط هایی با تغییرات شدید دما:

توضیحات: نوسانات زیاد در دمای عملیاتی سیستم ممکن است باعث انبساط و انقباض حرارتی قابل توجه شیلنگ شود و بر عملکرد آب بندی آن تأثیر بگذارد.

نوع گیره شیلنگ پیشنهادی: گیره شلنگ با نیروی ثابت توصیه می شود. این گیره ها به طور خودکار تغییرات قطر را از طریق مکانیزم فنر تعبیه شده جبران می کنند و نیروی گیره ثابت را در کل محدوده دما حفظ می کنند و از نشتی جلوگیری می کنند.

محیط هایی که به مقاومت در برابر خوردگی بالا نیاز دارند:

توضیحات: قابل استفاده در محیط های خورنده مانند مرطوب، اسپری نمک، محیط های دریایی یا تماس با محیط های شیمیایی.

نوع گیره شیلنگ پیشنهادی: باید از گیره شلنگ فولادی ضد زنگ 316 استفاده شود. آنها بالاترین سطح مقاومت در برابر خوردگی را ارائه می دهند و اطمینان حاصل می کنند که اتصال یکپارچگی ساختاری و عملکرد را در شرایط سخت حفظ می کند.

انتخاب صحیح اندازه گیره شلنگ سنگ بنای اطمینان از عملکرد سیستم سیال شما ضد نشت و ایمن است. اگر در مورد مشخصات گیره شلنگ سؤالی دارید یا به راه حل های سفارشی نیاز دارید، لطفاً با تیم فنی گیره شیلنگ حرفه ای ما تماس بگیرید.
