تفاوت گوش گیر تک و دوتایی چیست؟

گوش گیره های تکی از یک گوش چین دار برای مهر و موم سریع و مطمئن روی لوله های جدار نازک یا انعطاف پذیر استفاده می کنند، در حالی که گوش گیره های دوبل از دو گوش برای نیروی گیره بالاتر و پایداری بهتر در کاربردهای بزرگتر یا پرفشار استفاده می کنند. انتخاب بین آنها بستگی به قطر لوله، مواد، فشار مورد نیاز و دائمی بودن اتصال دارد.

گوش گیر تکی چیست؟

گیره تک گوش - که گیره یک گوش یا گیره به سبک Oetiker نیز نامیده می شود - یک نوار فولادی ضد زنگ با یک حلقه برجسته یا "گوش" است که با استفاده از ابزار گیره چین می شود. هنگامی که گوش فشرده می شود، نوار به طور یکنواخت در اطراف شیلنگ یا لوله منقبض می شود و یک مهر و موم دائمی و ضد نشت ایجاد می کند.

این گیره‌ها معمولاً در سیستم‌های خنک‌کننده خودرو، خطوط سوخت، لوله‌های پزشکی و کاربردهای لوله‌کشی که در آن فضا محدود است و اتصال با مشخصات پایین ترجیح داده می‌شود، استفاده می‌شوند. گیره تمام شده تقریباً در برابر شلنگ قرار می گیرد و آن را برای نصب های محکم ایده آل می کند.

مشخصات معمولی

• محدوده قطر: معمولا 8 میلی متر تا 32 میلی متر
• عرض باند: معمولا 7 میلی متر تا 8 میلی متر
• جنس: فولاد ضد زنگ سری 300 در اکثر نسخه های استاندارد
• نصب: نیاز به یک گیره گوش گیره یا ابزار چین دار اختصاصی دارد

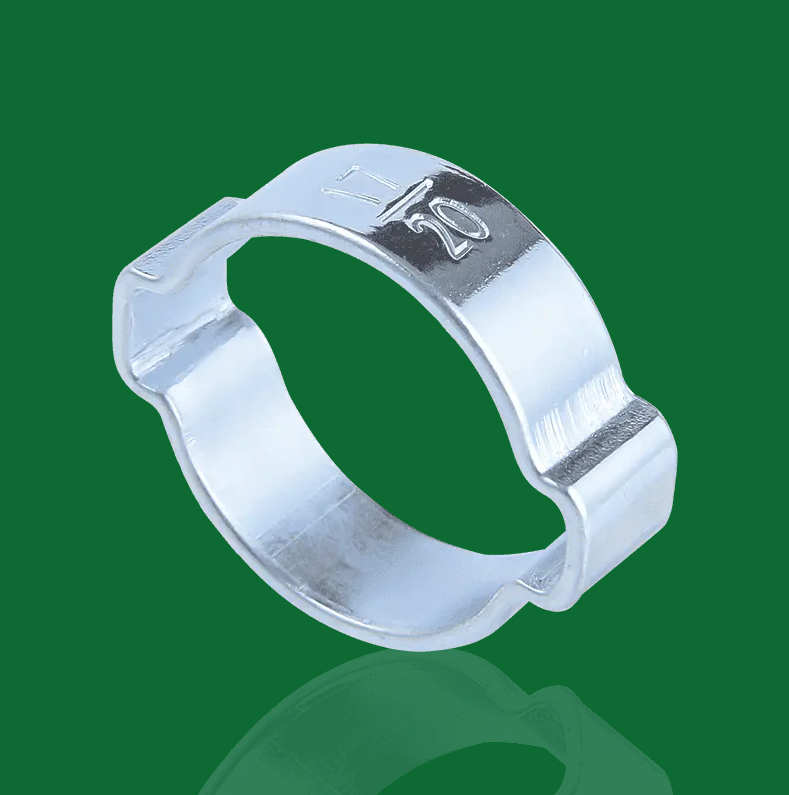

a چیست گوش گیر دوبل ?

یک گوش گیر دوتایی دارای دو گوش برجسته است که به طور متقارن در امتداد نوار قرار گرفته اند. در حین نصب هر دو گوش به طور همزمان یا متوالی چین می شوند. فشرده سازی دو نقطه ای، نیروی گیره را به طور یکنواخت در سطح وسیع تری توزیع می کند، که به ویژه برای لوله های با قطر بزرگتر یا مواد شیلنگ سفت تر مهم است.

گیره های دو گوش اغلب در کاربردهای بوت محور با سرعت ثابت (CV)، کانال های هوا و مجموعه های شیلنگ صنعتی استفاده می شود. گشتاور یا مقاومت در برابر لرزش بالاتر مورد نیاز است. آن‌ها می‌توانند قطر شیلنگ‌هایی را که برای طراحی تک گوش نامناسب است، کنترل کنند.

مشخصات معمولی

• محدوده قطر: معمولا 20 میلی متر تا 80 میلی متر و فراتر از آن
• عرض باند: معمولا 7 میلی متر تا 13 میلی متر
• جنس: فولاد ضد زنگ یا فولاد کربنی با روکش روی
• نصب: به یک ابزار چین دار فک پهن یا دو گوش نیاز دارد

مقایسه کنار هم

جدول زیر مهمترین تفاوت بین گوش گیره های تک و دوگانه را در عملکرد کلیدی و فاکتورهای کاربردی خلاصه می کند.

چگونه نیروی بستن بین دو طرح متفاوت است

هنگامی که یک گوش گیره فشرده می شود، تمام کشش در باند از یک نقطه منشا می گیرد. باند باید طوری طراحی شود که این کشش را به طور یکنواخت در اطراف کامل شیلنگ منتقل کند. این برای لوله های با قطر کمتر (معمولاً کمتر از 25 میلی متر) که در آن نوار به اندازه کافی کوتاه است که فشار در اطراف کل آب بندی ثابت باقی می ماند، به طور قابل اعتماد کار می کند.

با قطرهای بزرگتر، یک نقطه کشش می تواند منجر به آب بندی ناهموار شود - یک طرف نوار ممکن است بیشتر از طرف دیگر فشار بیاورد. گیره های دو گوش این مشکل را با تقسیم عمل بستن به دو نقطه تماس متقارن حل می کنند. که خطر نشتی ناشی از توزیع ناهموار فشار را به میزان قابل توجهی کاهش می دهد. برای کاربردهای بیشتر از قطر تقریباً 30 میلی متر، طرح های دو گوش معمولاً انتخاب قابل اعتمادتری هستند.

فرآیند نصب و ابزار

هر دو نوع گیره نیاز به یک ابزار چین دار اختصاصی دارند—انبر گیره شلنگ استاندارد مهر و موم قابل اعتمادی تولید نمی کند. با این حال، ابزارها در هندسه فک متفاوت هستند.

نصب گیره گوش تکی

1. قبل از اتصال اتصال، گیره باز را روی شلنگ بلغزانید.
2. شیلنگ را به طور کامل روی خار یا نوک پستان فشار دهید.
3. گوش را روی مرکز شیار نگهدارنده اتصال قرار دهید.
4. گوش را با یک ابزار گیره فک باریک کاملاً فشار دهید تا فک ها بسته شوند.
5. اطمینان حاصل کنید که گوش کاملاً جمع شده است و هیچ شکاف قابل مشاهده ای بین پاها وجود ندارد.

نصب گیره دو گوش

1. قبل از مونتاژ، گیره باز را روی شلنگ یا چکمه بلغزانید.
2. قطعه را به طور کامل روی شفت یا اتصال قرار دهید.
3. گیره را روی لبه یا شیار درزگیر قرار دهید.
4. از یک ابزار چین دار فک پهن یا دو گوش برای فشرده کردن هر دو گوش به طور همزمان یا یکی در یک زمان استفاده کنید.
5. بررسی کنید که هر دو گوش کاملاً چین خورده باشند و نوار صاف روی سطح قرار گیرد.

هیچ کدام از انواع گیره نباید پس از برداشتن مجدداً استفاده شوند. برش باند روش صحیح برداشتن است. تلاش برای خم کردن یا خم کردن یک گوش چین خورده، فلز را ضعیف می کند و یکپارچگی گیره را به خطر می اندازد.

سناریوهای کاربردی رایج

جایی که تک گوش گیره اکسل

• خطوط سوخت و خنک کننده خودرو: شیلنگ هایی با قطر کوچک (معمولاً 8 تا 16 میلی متر) که در آن فاصله بین اجزا حداقل است
• لوله های پزشکی و آزمایشگاهی: مهر و موم تمیز و کم مشخصات مورد نیاز برای لوله های سیلیکونی یا PVC
• لوله کشی منازل: حلقه های چین دار PEX (طراحی تک گوش مرتبط) که در خطوط آبرسانی 1/2 و 3/4 اینچی استفاده می شود
• زهکشی لوازم خانگی و HVAC: شیلنگ های تخلیه میعانات گازی که در آن فشار کم دخالت دارد

کجا گوش گیر دوبلs ارجحیت دارند

• چکمه های محور CV: رایج ترین کاربرد دو گوش؛ چکمه ها بزرگ، منعطف و در معرض چرخش و خم شدن مداوم هستند
• شیلنگ توربوشارژر و اینترکولر: شلنگ های سیلیکونی با قطر بزرگتر با فشار تقویت متوسط
• شیلنگ های پنوماتیک و هیدرولیک صنعتی: جایی که ارتعاش یا چرخه حرارتی قابل توجه است
• تجهیزات کشاورزی و ساختمانی: مجموعه های شلنگ بزرگتر در معرض شرایط سخت در فضای باز

ملاحظات مواد و خوردگی

هر دو نوع گیره در فولاد ضد زنگ (معمولاً درجه 304 یا 316) و فولاد کربنی با روکش روی در دسترس هستند. برای کاربردهایی که در معرض رطوبت، نمک یا مواد شیمیایی قرار دارند، فولاد ضد زنگ به شدت توصیه می شود -نسخه‌های روکش روی می‌توانند ظرف 12 تا 24 ماه در محیط‌های بیرونی یا دریایی شروع به خوردگی کنند.

فولاد ضد زنگ 316 مقاومت بهتری در برابر محیط های کلرید (مانند استفاده دریایی یا ساحلی) در مقایسه با درجه رایج 304 ارائه می دهد. برای اکثر کاربردهای عمومی خودرو و لوله کشی، ضد زنگ 304 کافی است و به طور گسترده در دسترس است.

نحوه انتخاب گیره مناسب برای برنامه

برای انتخاب بین دو طرح از نکات تصمیم گیری زیر استفاده کنید:

• قطر شلنگ زیر 25 میلی متر: یک گوش گیر معمولاً کافی است و نصب آن در فضاهای تنگ آسان تر است
• قطر شلنگ بیش از 30 میلی متر: برای توزیع یکنواخت فشار یک گوش گیر دوتایی انتخاب کنید
• محیط ارتعاش بالا: دو گوش به دلیل بار گیره متعادل، مقاومت خستگی بهتری را ارائه می دهد
• فاصله شعاعی بسیار محدود: ممکن است نمایه پایینی پس از چین خوردگی تک گوش ضروری باشد
• مواد شلنگ دیواره سفت یا ضخیم: گیره گوش دوتایی نیروی گیره بیشتر مورد نیاز برای فشرده سازی کامل مواد را فراهم می کند
• مشخصات جایگزین OEM: همیشه با نوع گیره مشخص شده توسط سازنده مطابقت داشته باشد تا هندسه آب بندی صحیح حفظ شود

هنگام تعویض گیره در مجموعه موجود، ایمن ترین روش این است که دقیقاً با نوع، اندازه و جنس گیره اصلی مطابقت داشته باشد. جایگزین کردن طرحی متفاوت - حتی طرحی که به نظر می رسد مناسب باشد - می تواند منجر به نیروی آب بندی ناکافی یا ناتوانی در قرار گرفتن صحیح روی شیار نگهدارنده اتصالات شود.
